Le système Pass-Through n’est pas seulement une commodité technique ; c’est la garantie d’une intégrité de signal absolue. Voici comment réaliser une terminaison parfaite.
1. Préparation de la Gaine
Dénudez environ 4 cm de la gaine extérieure du câble Cat6.
Note Stratégique : L’utilisation d’un dénudeur de précision évite d’entailler les paires torsadées, préservant ainsi la bande passante native du cuivre.

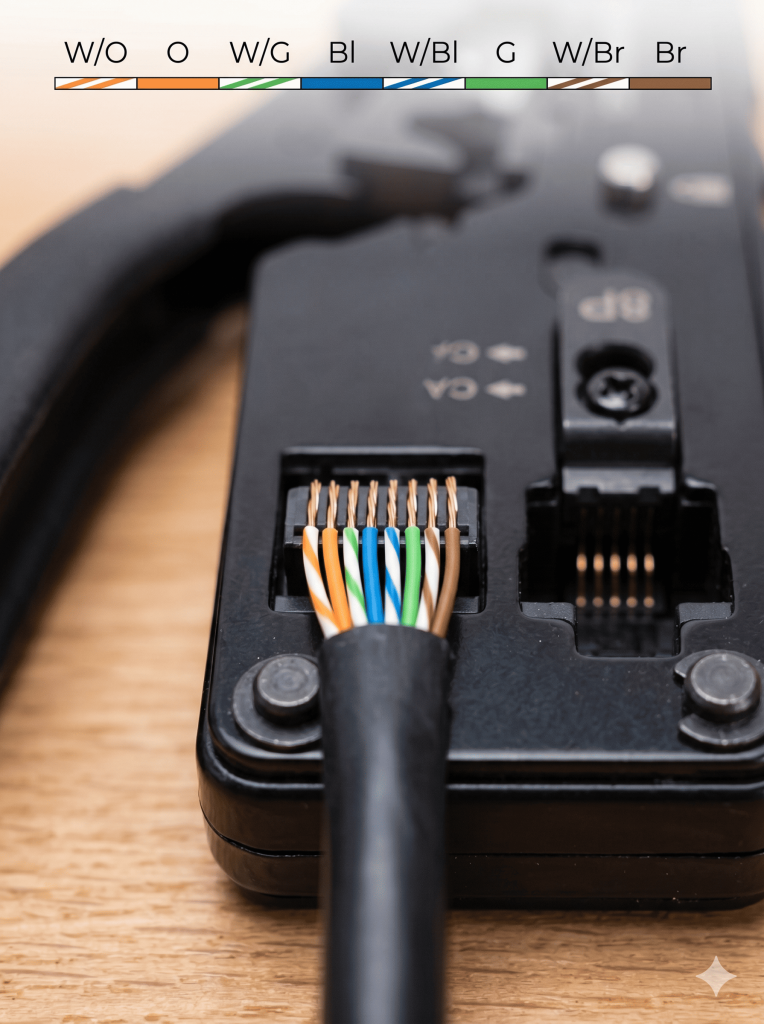

2. Alignement et Architecture (Standard T568B)

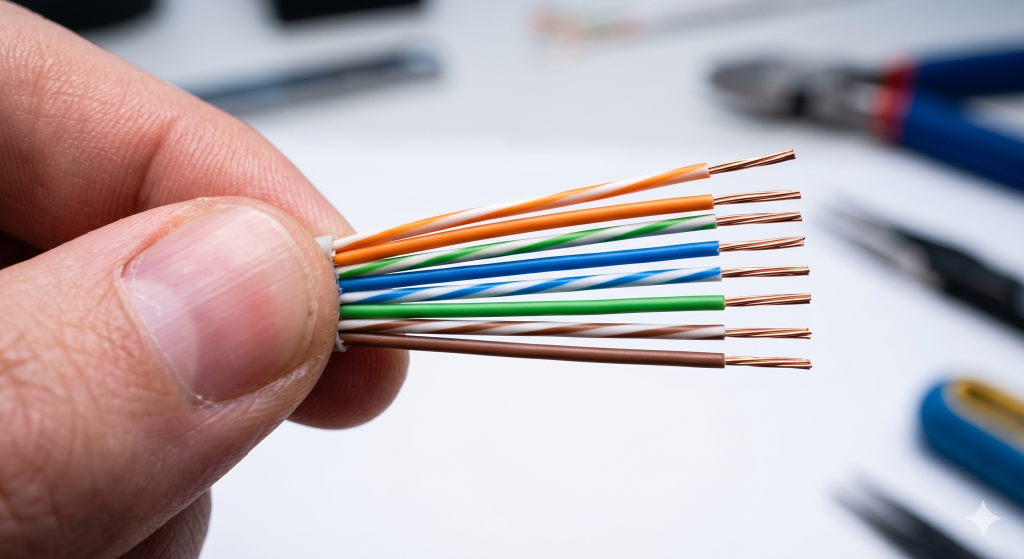

Détorsadez les paires et alignez les fils selon le code couleur standard. Le secret d’une esthétique professionnelle réside dans la rectitude des fils avant l’insertion.
| Position | Couleur |
| 1 | Blanc / Orange |
| 2 | Orange |
| 3 | Blanc / Vert |
| 4 | Bleu |
| 5 | Blanc / Bleu |
| 6 | Vert |
| 7 | Blanc / Marron |
| 8 | Marron |

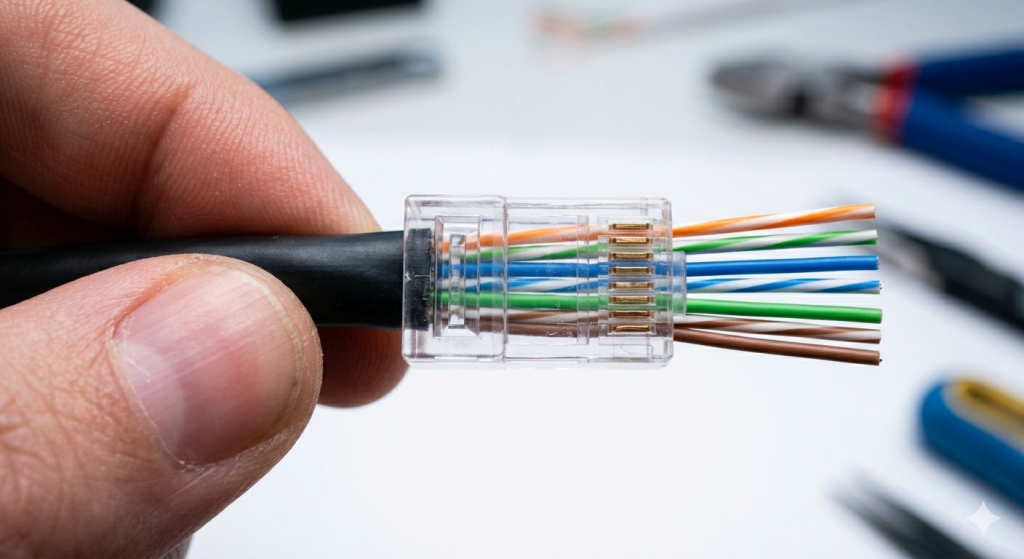

3. L’Insertion « Pass-Through »
Insérez les fils dans le connecteur. Contrairement aux têtes classiques, les fils ressortent par l’avant de la prise.
- L’avantage Nexus : Cela vous permet de vérifier l’ordre des couleurs une dernière fois avant de sceller le connecteur.
- Optimisation : Poussez la gaine du câble au plus profond du connecteur pour minimiser le « untwisting » (dé-torsadage), crucial pour les performances Cat6.
4. Sertissage et Coupe de Précision

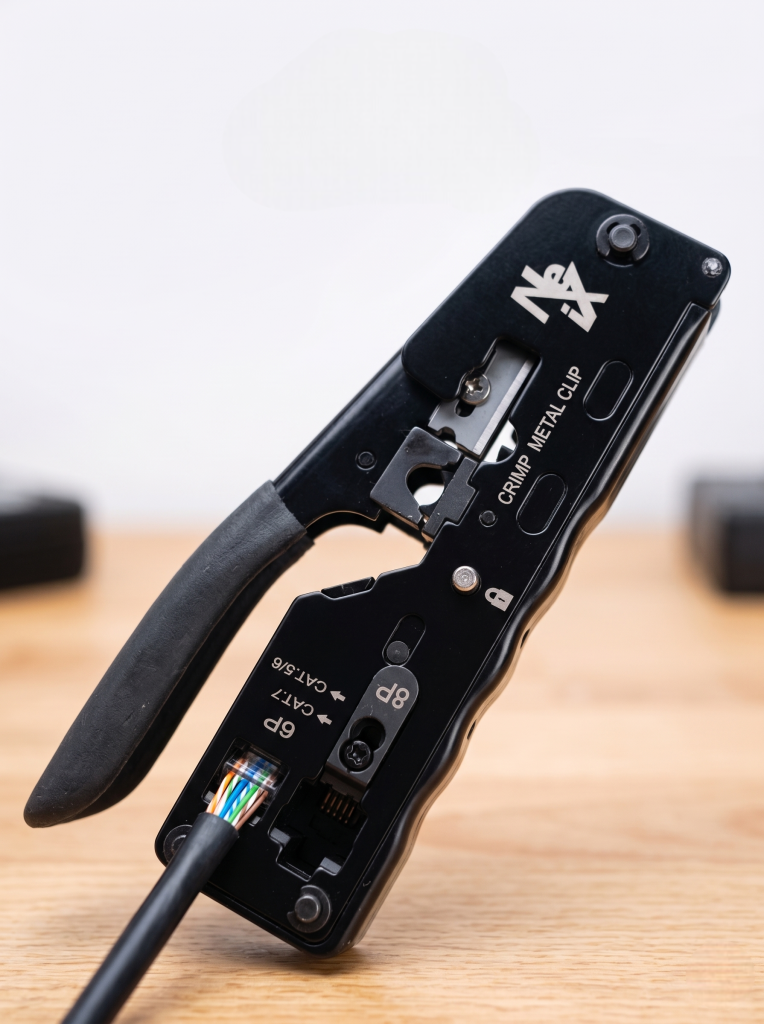

Utilisez une pince à sertir spécifique pour connecteurs traversants. En une seule pression, l’outil :
- Sertit les contacts en or sur les conducteurs.
- Sectionne l’excédent de fils à ras du connecteur.
